IKBC C87 润轴加灯

前言

终于赶在毕业之前完成了键盘的调教,毕竟从来没摸过电烙铁,还是很赤鸡的。 最早是几年前在 B 站上看到囧瑟夫苦逼斯基键盘侠赤瞳妖他们分享的客制化键盘,第一次见到一把键盘能这么漂亮。但是氪!制化,还是先入手一个亲民一点好用点的键盘过渡一下吧,就有了这把 IKBC C87,然后室友就买了利奥波德 FC98M,那手感反正我是酸了。再看看 C87,你就是个弟弟。诶,不行就来调教调教,在看过海量教学视频后,我终于第一次操起了电烙铁。这次润了所有的轴,加了夹心棉、底壳消音棉,加固了卫星轴,加了灯,整体效果还是比较满意的。

对比

调教前 调教后
调教前按键音 调教后按键音

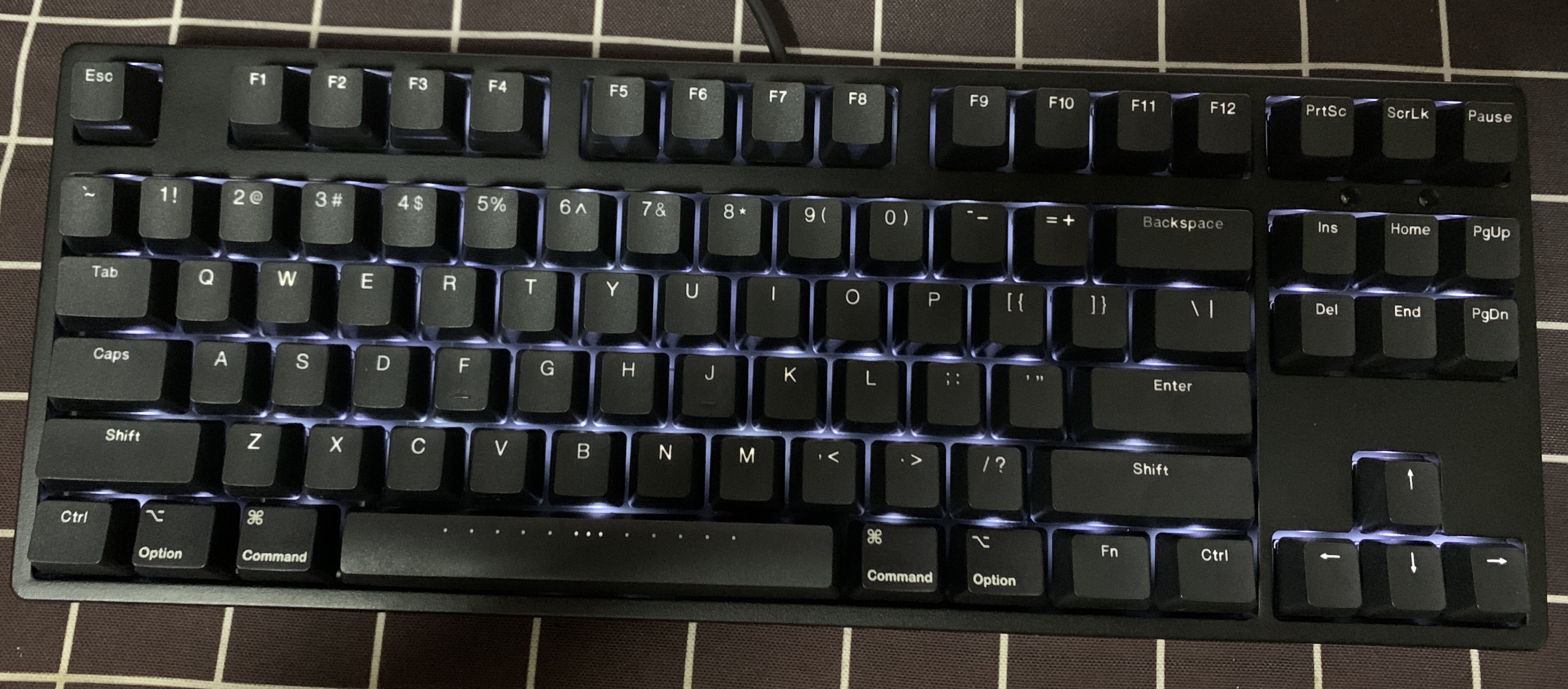

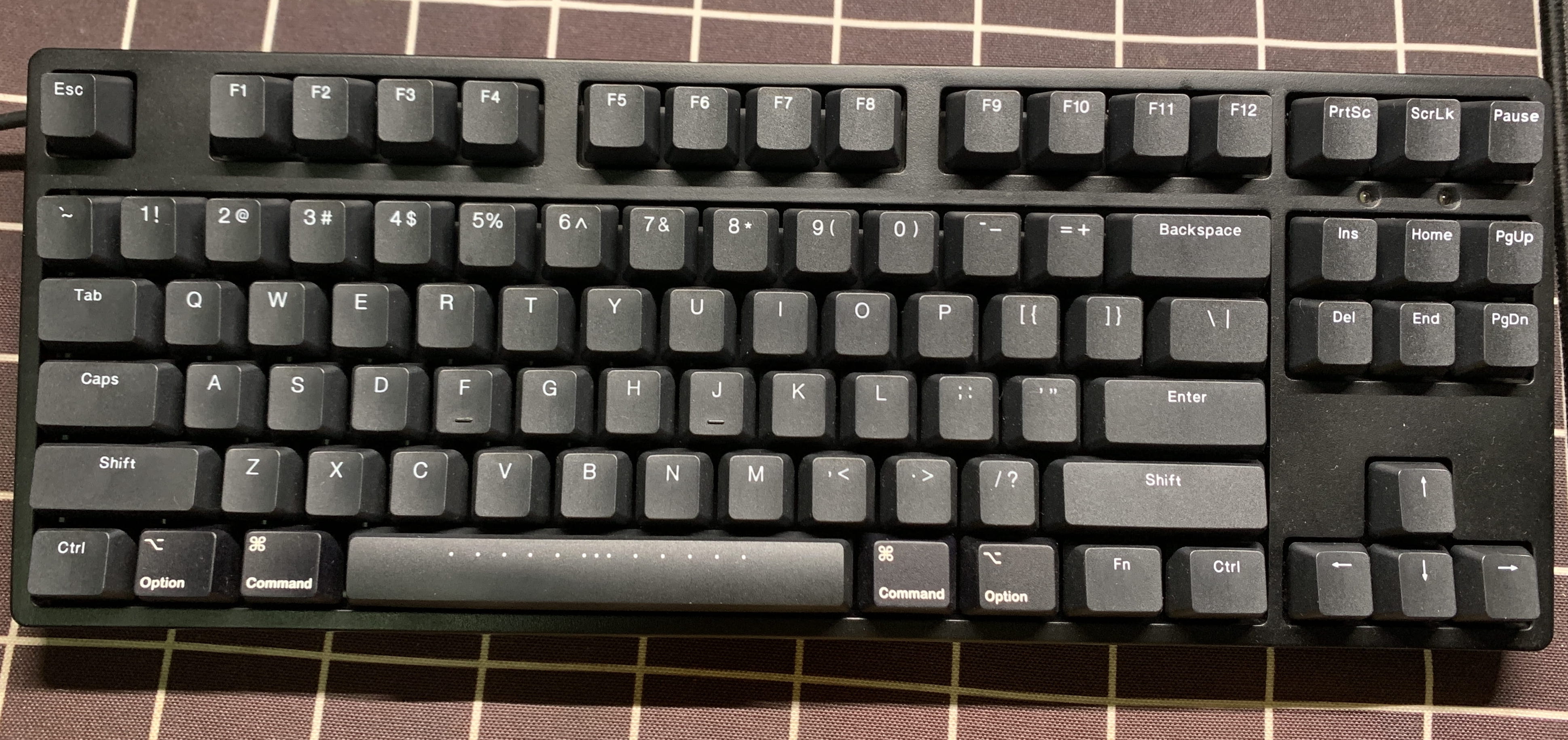

https://cdn.zggsong.cn/2021/06/23/a79ceed6817c2.JPG https://cdn.zggsong.cn/2021/06/23/bed2fcb69d294.JPG

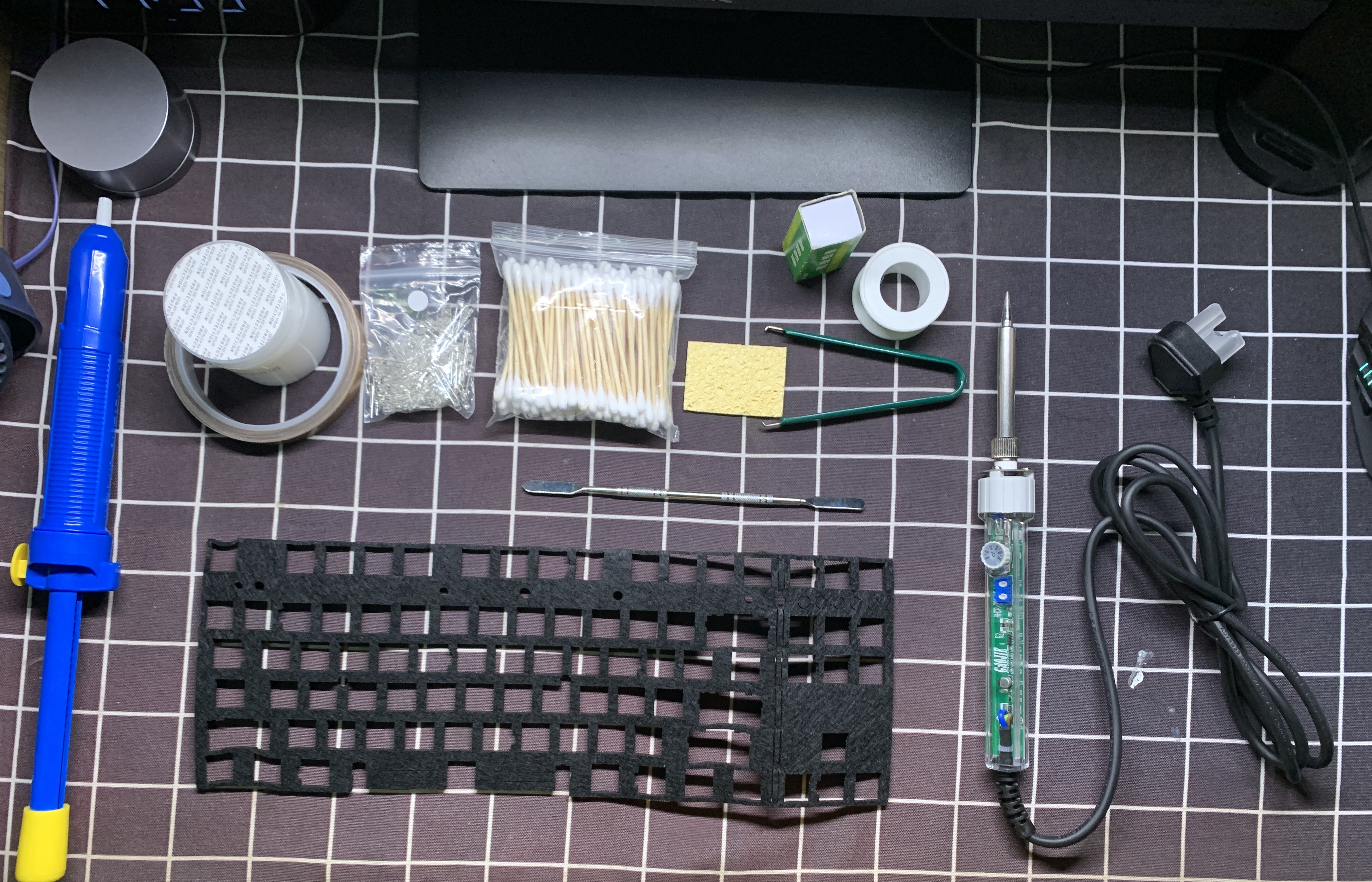

准备工作

  • 3mm 无边圆灯
  • 昆仑二号润滑脂
  • 黄花 907s 电烙铁(另购刀头、买成尖头了#(皱眉))
  • 蓝色大号吸锡器
  • 特氟龙胶带
  • 金属拆机帮、IC 起拔器、钢丝起拔器
  • 夹心棉、底壳消音棉 软妹币 138:

https://cdn.zggsong.cn/2021/06/29/30c16977612e1.jpg

正式调教

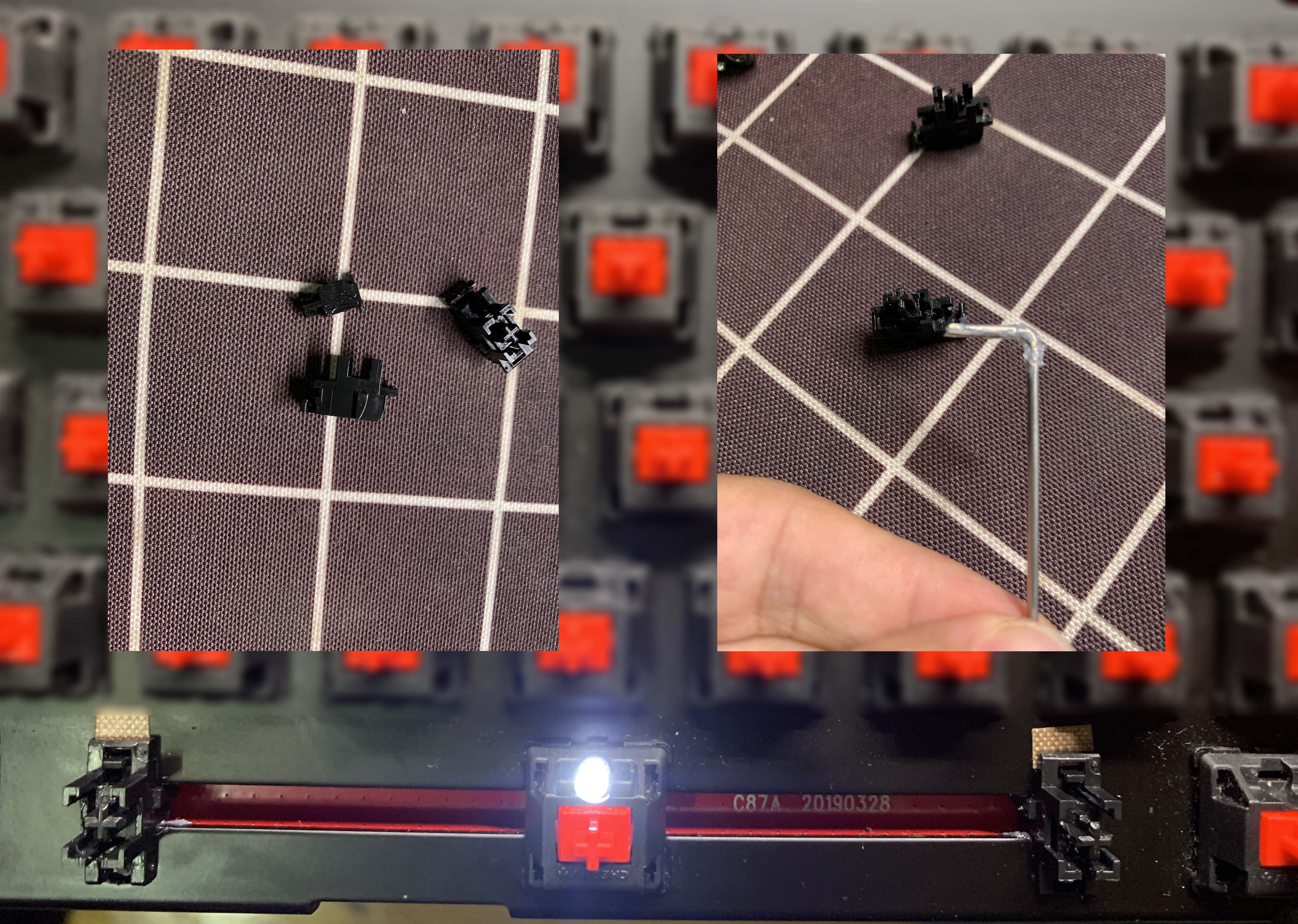

首先第一步当然是调教卫星轴体,具体步骤基本就是:

  • 取下假轴
  • 剪脚
  • 润滑卫星轴和钢丝
  • 装上假轴和钢丝
  • PCB 和钢板上贴特氟龙胶带
  • 安装卫星轴

https://cdn.zggsong.cn/2021/06/29/243275d0ce633.jpg

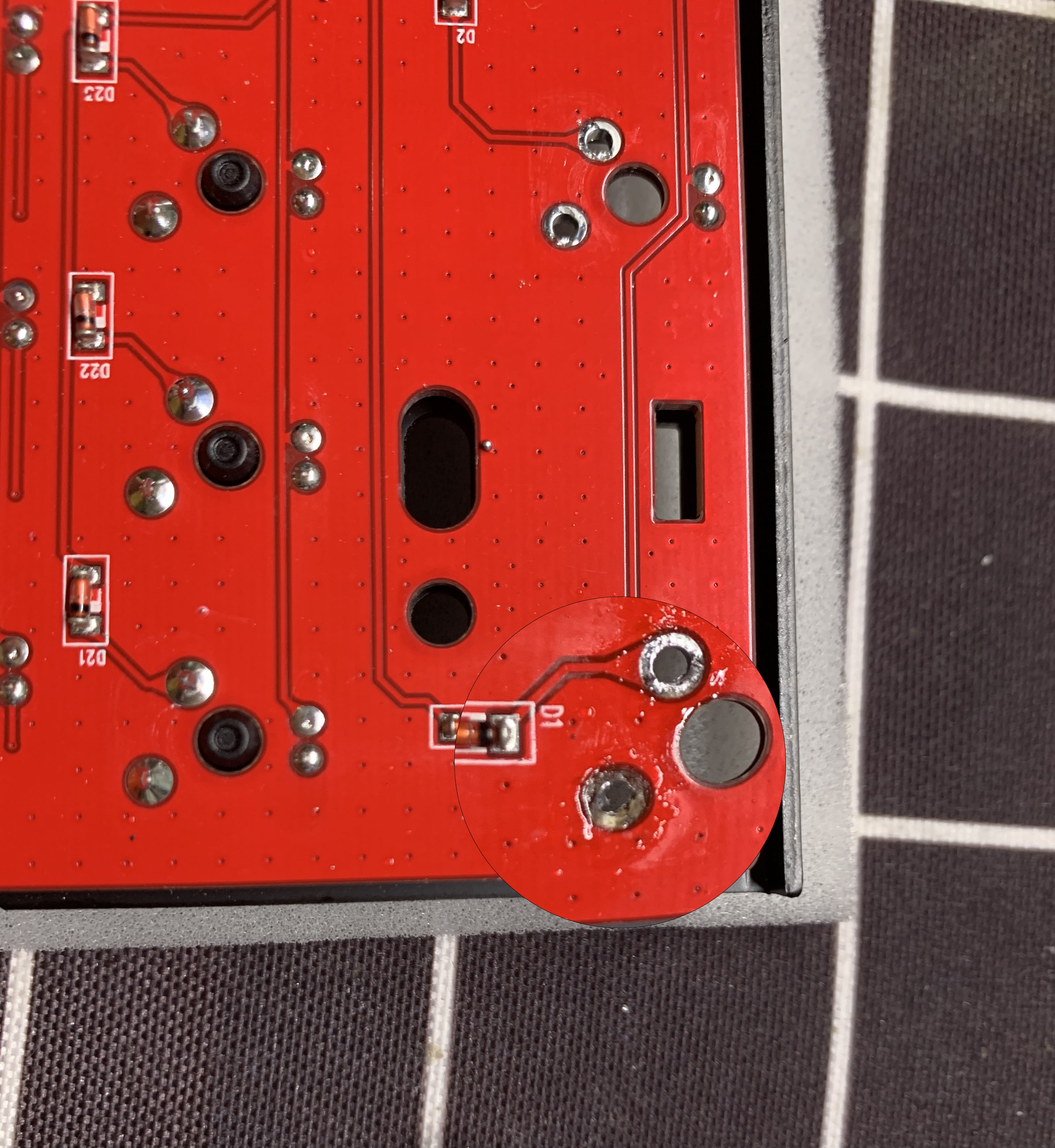

然后便是用电烙铁拆下所有的轴体,这里踩了坑,原厂锡熔点比较高,这里有两种方法

  • 设置温度 450℃
  • 先加一点自己的焊锡丝上去,在用 350℃左右的电烙铁就能融化锡了

一般来说 300℃或者 350℃就可以了,而且短时间加热,千万别高温还放很久,不然很容易掉焊盘!!!

https://cdn.zggsong.cn/2021/06/29/6f768567c4b5e.jpg

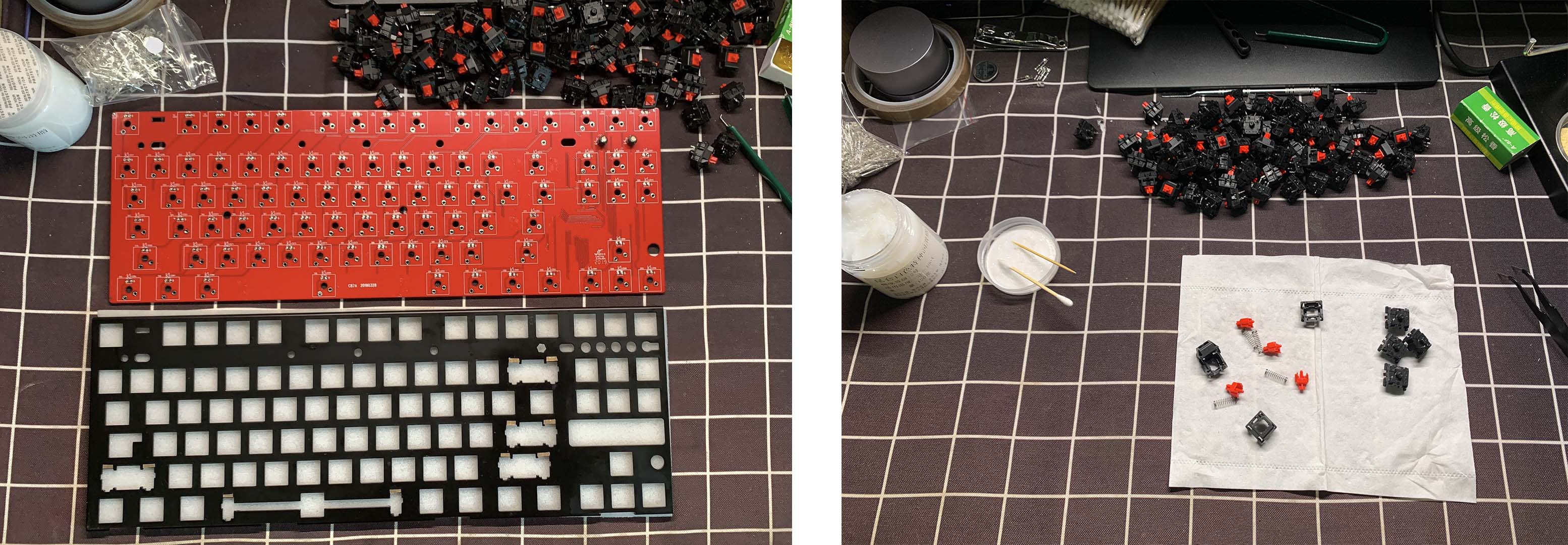

随后便是无聊的润轴过程,每颗轴体拆开以后润滑接触部位以及弹簧,尤其是接触弹簧片的那两个小脚,润滑后会极大的提升手感(个人感觉)

https://cdn.zggsong.cn/2021/06/29/44ac06fcca507.jpg

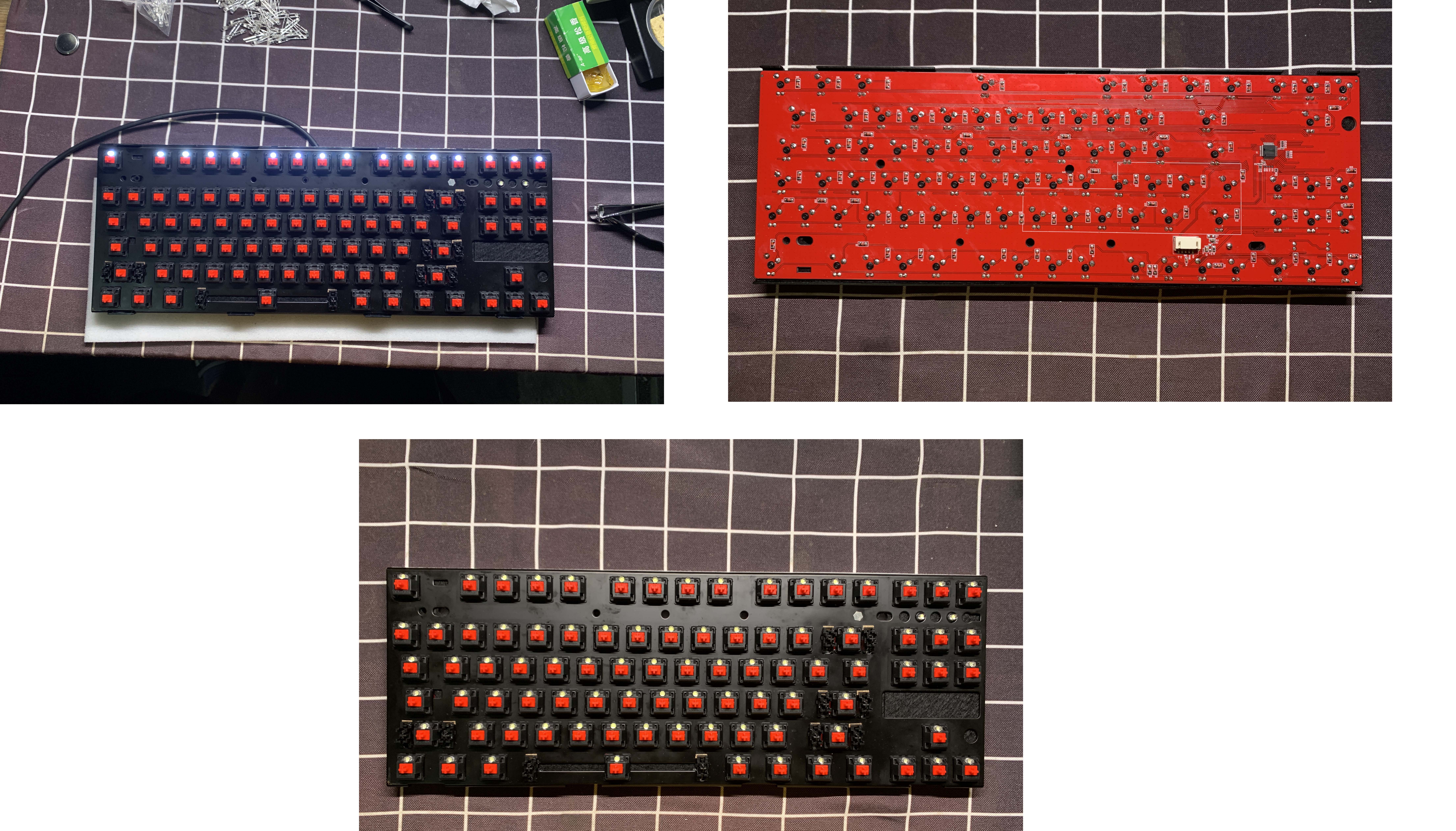

再就是定位版和 PCB 中间加上夹心面,装轴,焊轴。

焊灯之前用小电池检查有没有坏灯以免返工浪费时间精力,焊的时候只需要用刀头加热两个焊点将灯推过去就好了,后面看需要补锡再补即可。

https://cdn.zggsong.cn/2021/06/29/82f759b7d1959.jpg

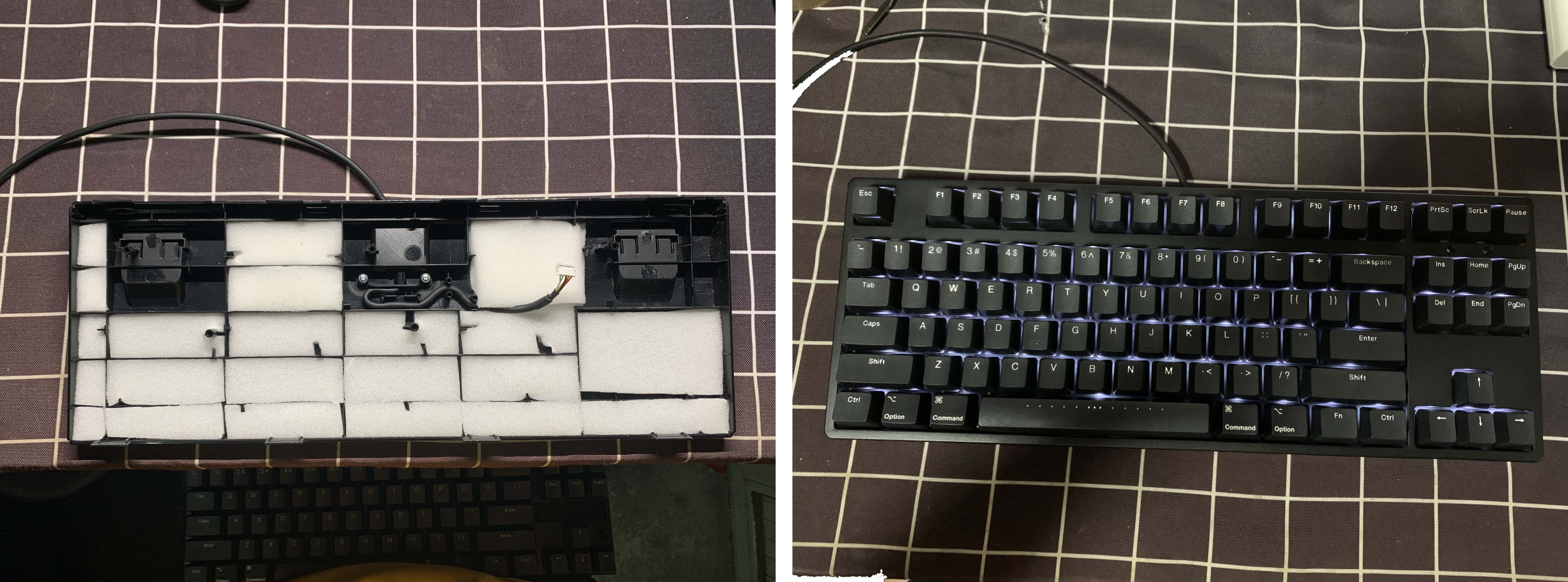

最后加上底壳消音棉套上壳子就可以完工了

https://cdn.zggsong.cn/2021/06/29/ae64b147d1e91.jpg

灯效

快捷键 效果
Fn+1 常亮
Fn+2 跑马灯
Fn+3 按一下,亮一下
Fn+4 闪烁
Fn+5 按任意键,灯光以此为中轴向两侧散开
Fn+6 呼吸灯
Fn+7 Esc、ASDW、方向键 常亮
Fn+8 一小部分按键常亮
Fn+↑ 增加光源亮度
Fn+↓ 降低光源亮度

后续

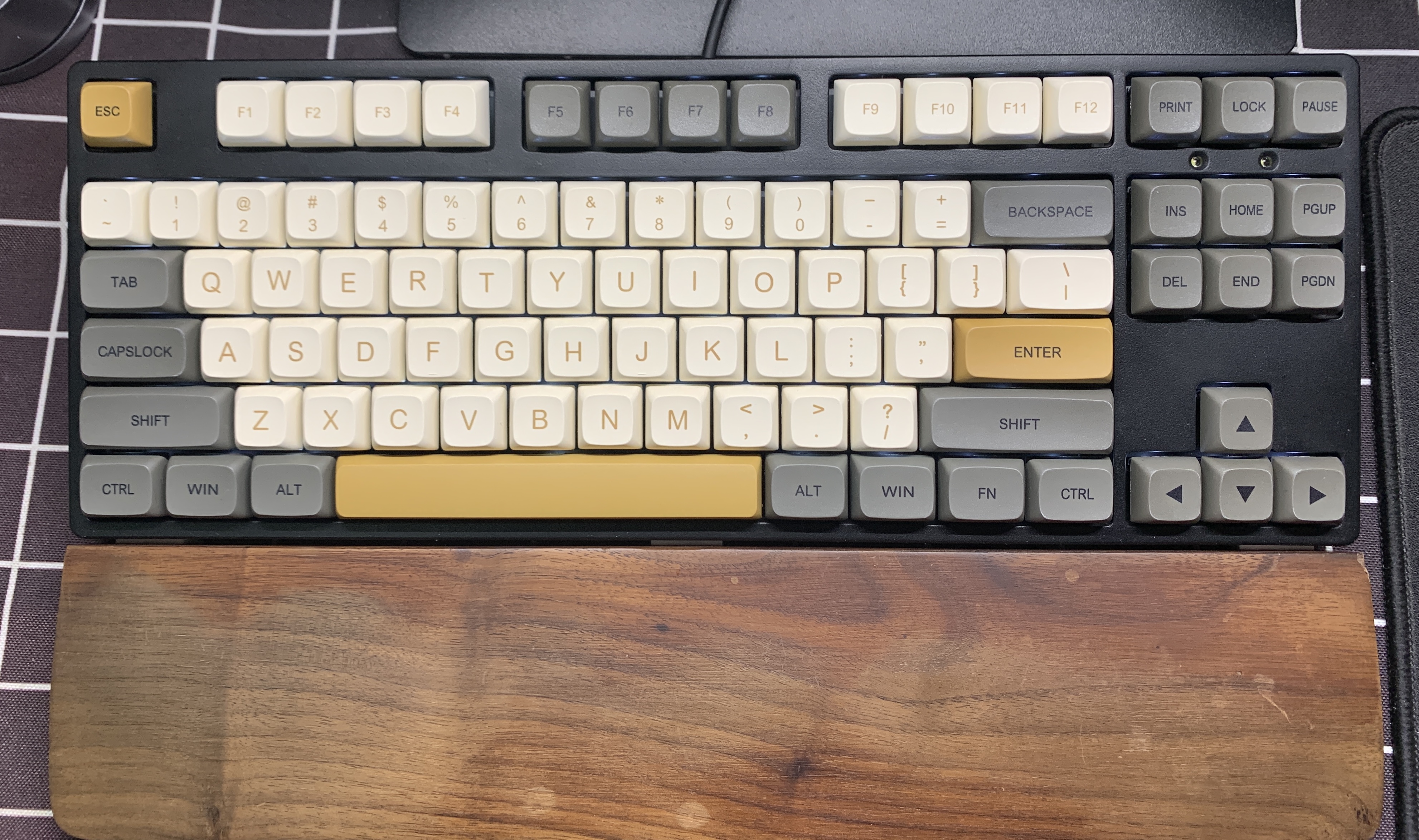

后来逛咸鱼看光头哥的微光键帽挺好看的,60 包邮。EMMMM~真香

https://cdn.zggsong.cn/2021/06/29/7f9cc9bcf2001.jpg
